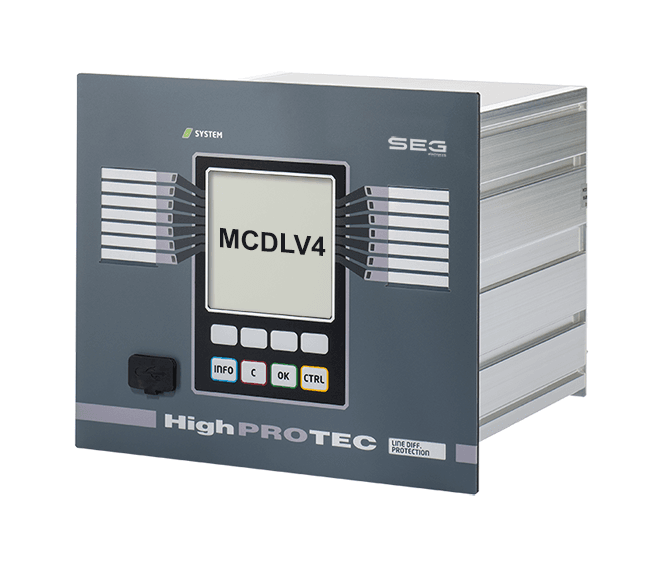

MCDLV4

MCDLV4

MCDLV4-beskyttelsessystemet beskytter kabler og linjer på op til 24 km.

Systemet kan erstatte op til seks beskyttelsesenheder:

  • 2 kabellinjedifferentiale enheder
  • +2 retningsbestemte feeder-backup-enheder
  • +1 differentialeenhed til transformator i zonen
  • +1 hoveddecoupling-enhed

= 6 enheder kombineret i et system

Beskyttelsesfunktionerne i MCDLV4 er tilpasset til at overholde kravene i VDE-AR-N-4110: 2018.

Hardware version 2 af MCDLV4 indeholder et USB mini B-stik på frontpladen, hvilket gør det nemt at tilslutte og konfigurere relæet ved hjælp af en computer. Dette øger brugervenligheden og gør det enklere at overvåge og justere enhedens indstillinger efter behov.

KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

Varenummer (SKU): N/A Kategorier: , Tag:

HighPROTEC – den nemme løsning til mellemspændingsapplikationer
Korte bestillingskoder, idriftsættelsessupportfunktioner, fleksibel hardware. Lige fra hylden og lige ind i din MV omstilling! Det er den forsimplede skønhed ved vores nye HighPROTEC-beskyttelsesenheder!

  • Kompatibilitet med VDE‑AR‑N‑4110/4120:2018
  • G99 Issue 1 Ændring 6 – marts 2020
  • KEMA “Type Test Certificate” for alle enheder i HighPROTEC-serien
  • Yderligere forbedrede frekvens- og ROCOF-beskyttelseselementer
  • Forbedret stabilisering mod CT-mætning (Diff. Protection / ANSI 87) under eksterne fejl
  • SCADapter, også IEC 60870-5-103 og Profibus DP kan tilpasses
  • Yderligere forbedringer af IEC 60870-5-103 og Profibus DP
  • Smart visning: Forbedret brugervenlighed
  • Let at bruge (individuelle konfigurerbare enheder med tilpasselig menustruktur, plausibilitetskontrol, ANSI-menustruktur kan slås til og fra …
  • Reducerer din vedligeholdelse og idriftsættelse (integreret fejlsimulator, …)
  • Højeste hardwarefleksibilitet (1A / 5A-indgange, bred vifte af strømforsyning, …)
  • Ingen skjulte omkostninger: Beskyttelsespakker inklusive. Driftssoftwaren Smart View kan downloades og installeres uden ekstra omkostninger.
  • 8 sprog, der kan vælges i relæet (engelsk / tysk / spansk / russisk / polsk / portugisisk / fransk / rumænsk)
  • Forskellige kommunikationsprotokoller (IEC 61850, Modbus, DNP3, Profibus, IEC 60870-5-103)
  • Verdensomspændende certificeringer: CE, UL, CSA, EAC,…
  • Dækker verdensomspændende sammenkoblingsstandarder: IEEE1547, BDEW, G99-1-3
  • Hardware version 2, USB Mini B stik på frontpladen



Oversigt over HighPROTEC

Applikationer

  • Højt selektiv, hurtig detektion af defekte kabler/linjer.
  • Gør det muligt at opretholde en uafbrudt strømforsyning til faciliteter som lufthavne, datacentre og spildevandsstationer.
  • På redundante højspændings/mellemspændingsring-arkitekturer kan defekte linjer afbrydes med høj hastighed uden nogen mørketid for resten af faciliteten.
  • Gør tids- og strømtrin overflødige. Der er ikke behov for at vente på timere eller forsinkelser af opstrøms eller nedstrøms afbrydere.

Dokumenter

Funktioner

  • Strømforsyning med bred vifte: 24 … 270 VDC / 48 … 230 VAC
  • VT-måling fra 0 V op til 800 VAC (300 VAC for nogle bestillingsmuligheder)
  • CT-måling altid med 1 A og 5 A
  • Intelligens til plausibilitetsverifikation
  • Optimeret funktionsoversigt ved at skjule ubrugte funktioner, parametre og tildelinger
  • On-board test uden at fjerne ledningerne
  • Menusprog understøttes: Engelsk, tysk, spansk, portugisisk, fransk, russisk, polsk, polsk, rumænsk
