SegElektronik

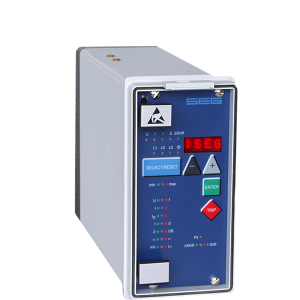

MRG3-IE

MRG3-IE er en universel netafkoblingsenhed, der dækker alle beskyttelsesfunktioner, som kræves af forsyningsselskaber til paralleldrift af kraftværker som:

  • Over- og underspændingsbeskyttelse,
  • Over/og under frekvensbeskyttelse,
  • Ekstrem hurtig afkobling af generatornettet i tilfælde af vektoroverspænding eller frekvensændring df/dt

MRG3 kan desuden udstyres med et multifunktionelt tids- og jordfejlsbeskyttelsesrelæ, og den er designet til også at kunne bruges til net med henholdsvis isolerede og kompenserede stjernepunkter. Den er anvendelig til parallel drift af strømgenererende generatorsæt og inkluderer følgende beskyttelsesfunktioner.

  • Uafhængig (bestemt) tid over strømrelæ,
  • Afhængigt tid over strømrelæ med valgbare karakteristika, uafhængig kortslutningsbeskyttelse
  • To-elements (lavt og højt indstillet) jordfejlsbeskyttelse med bestemte eller omvendte tidskarakteristika
KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

Varenummer (SKU): N/A Kategorier: ,

De modulære beskyttelsesanordninger fra SEG Electronics til lavspænding, mellemspænding og lav-højspænding har mange og komplekse beskyttelsesfunktioner. Beskyttelsesområdet omfatter grundlæggende tidsmæssig overstrømsbeskyttelse, maskinbeskyttelse og højkvalitetsdifferentialbeskyttelse.

Ud over relæer med enkelte beskyttelsesfunktioner er der også multifunktionsbeskyttelse til rådighed. Enhederne er konstrueret til dørmontering, enten i separate kabinetter eller i 19″-racks. Til montering på bagpanelet fås også en adapter.

Takket være vores “plug-in”-teknologi med automatisk kortslutningsmekanisme for strømindgangene kan disse relæer udskiftes under drift. Lysdioder og et alfanumerisk display viser tydelig tekstangivelse af måle-, indstillings- og fejlværdier og muliggør intuitiv betjening. Kobling til dit SCADA-system sker via den standardiserede grænseflade.

En detaljeret oversigt over de tilgængelige HighTech Line-enheder kan findes i ↳ HighTECH Line Overview (PDF).

Applikationer

Beskyttelse af elektriske (HV, MV) synkrongeneratorer mod:

  • Håndtering af overbelastning ved belastningsreduktion af ROCOF, underfrekvens,…
  • Stator Jordfejl / isolationsskader
  • Rotor Jordfejlsdetektering
  • Isolationsskader på grund af overspænding
  • Overfrekvens, Underfrekvens (over-/underhastighed)
  • Vektoroverspændingsbeskyttelse mod asynkron tilbagevenden af ​​netspændingen efter strømafbrydelse (f.eks. forårsaget af automatisk genlukning)

Dokumenter



Funktioner

  • 19″ stativer – fuldt udtrækbar
  • Dørmontering – udtagelig og plomberbar
  • Panelmontering – fuldt udtrækbar
  • Fejl-/forstyrrelsesoptager
  • Intuitivt HMI
  • Visning (af primære værdier)
  • Nem indstillingssoftware – Smart visning
  • Kompakt formfaktor
