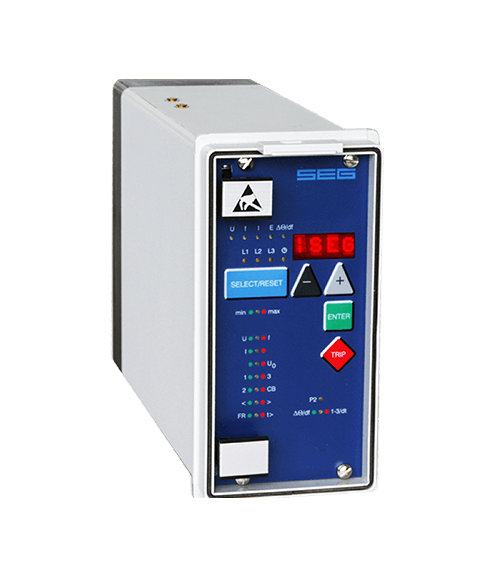

MRG3-IER

MRG3-IER

MRG3 er en universel netafkoblingsanordning, der dækker alle beskyttelsesfunktioner, som kræves af forsyningsvirksomhederne til parallel drift af kraftværker, f.eks:

  • Beskyttelse mod over-/og underspænding,
  • Beskyttelse mod over-/og underfrekvens,
  • Ekstremt hurtig afkobling af generatornettene i tilfælde af vektorspændinger eller frekvensændring df/dt
  • Uafhængigt (bestemt) tidsoverstrømsrelæ,
  • Afhængig tid overstrømsrelæ med valgbare karakteristika, uafhængig kortslutningsbeskyttelse
  • Beskyttelse mod jordfejl med to elementer (lavt og højt sæt) med definitte eller omvendt tidskarakteristika,
  • Integreret bestemmelse af jordfejlsretning til anvendelse i kraftnet med isoleret stjernepunkt eller jordfejlkompensation (ER/XR-relæer)
  • Velegnet til dørmontering
  • Retningsbestemt jordforkastningselement [67N]: Restspænding [59]
KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

Varenummer (SKU): N/A Kategorier: ,

De modulære beskyttelsesanordninger fra SEG Electronics til lavspænding, mellemspænding og lav-højspænding har mange og komplekse beskyttelsesfunktioner. Beskyttelsesområdet omfatter grundlæggende tidsmæssig overstrømsbeskyttelse, maskinbeskyttelse og højkvalitetsdifferentialbeskyttelse.

Ud over relæer med enkelte beskyttelsesfunktioner er der også multifunktionsbeskyttelse til rådighed. Enhederne er konstrueret til dørmontering, enten i separate kabinetter eller i 19″-racks. Til montering på bagpanelet fås også en adapter.

Takket være vores “plug-in”-teknologi med automatisk kortslutningsmekanisme for strømindgangene kan disse relæer udskiftes under drift. Lysdioder og et alfanumerisk display viser tydelig tekstangivelse af måle-, indstillings- og fejlværdier og muliggør intuitiv betjening. Kobling til dit SCADA-system sker via den standardiserede grænseflade.

En detaljeret oversigt over de tilgængelige HighTech Line-enheder kan findes i ↳ HighTECH Line Overview (PDF).

Applikationer

  • Beskyttelse af elektriske (HV, MV) synkrone generatorer mod:
    Styring af overbelastning ved aflastning ved hjælp af ROCOF, underfrekvens,…
  • Statorjordfejl/isolationsskader
  • Registrering af jordfejl i rotoren
  • Isoleringsskader på grund af overspænding
  • Overfrekvens, underfrekvens (over-/underhastighed)
  • Vektoroverspændingsbeskyttelse mod asynkront tilbagevendende netspænding efter strømafbrydelse (f.eks. forårsaget af automatisk genindkobling)

Dokumenter

Funktioner

  • 19″ stativer – fuldt udtrækkelige
  • Dørmontering – kan trækkes ud og forsegles
  • Panelmontering – fuldt udtrækkelig
  • Fejl-/forstyrrelsesoptager
  • Intuitiv HMI
  • Display (af primære værdier)
  • Nem indstillingssoftware – Smart view
  • Kompakt formfaktor
