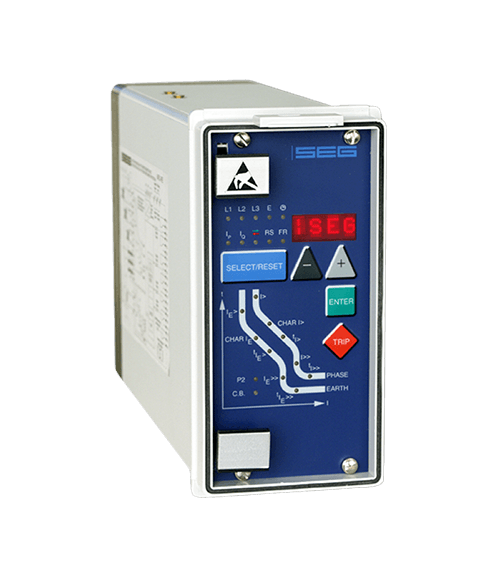

MRI3-ITER

MRI3-ITER

Det digitale multifunktionelle relæ MRI3-ITE(R) er designet som et universelt tidsoverstrømsbeskyttelsesrelæ med termisk replika til generatorer, transformatorer og kabler.

Relæet giver en komplet termisk karakteristik af det elektriske udstyr, der skal beskyttes, under hensyntagen til dets oprindelige belastning.

MRI3-ITER giver desuden en universel tids-overstrøms- og jordfejlbeskyttelse med følgende funktioner:

Integreret bestemmelse af jordfejlsretning til anvendelse på elnet med isoleret eller lysbueundertrykkende spole (Peterson-spole) neutral jording (ER-relæ type), uafhængigt (bestemt) tidsoverstrømsrelæ, omvendt tidsoverstrømsrelæ med valgbare egenskaber,

beskyttelse mod jordfejl med to elementer (lavt og højt sæt) med bestemte eller omvendte tidskarakteristika.

  • Velegnet til dørmontering
  • 3-faset strømmåling I>, I>> : 5A
  • Yderligere beskyttelsesfunktioner: Termisk replika [49]
  • Jordfejlsbeskyttelse [50N/51N]: Følsom, nominel jordstrøm 1 A
KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.



Varenummer (SKU): N/A Kategorier: , Tag:

De modulære beskyttelsesanordninger fra SEG Electronics til lavspænding, mellemspænding og lav-højspænding har mange og komplekse beskyttelsesfunktioner. Beskyttelsesområdet omfatter grundlæggende tidsmæssig overstrømsbeskyttelse, maskinbeskyttelse og højkvalitetsdifferentialbeskyttelse.

Ud over relæer med enkelte beskyttelsesfunktioner er der også multifunktionsbeskyttelse til rådighed. Enhederne er konstrueret til dørmontering, enten i separate kabinetter eller i 19″-racks. Til montering på bagpanelet fås også en adapter.

Takket være vores “plug-in”-teknologi med automatisk kortslutningsmekanisme for strømindgangene kan disse relæer udskiftes under drift. Lysdioder og et alfanumerisk display viser tydelig tekstangivelse af måle-, indstillings- og fejlværdier og muliggør intuitiv betjening. Kobling til dit SCADA-system sker via den standardiserede grænseflade.

En detaljeret oversigt over de tilgængelige HighTech Line-enheder kan findes i ↳ HighTECH Line Overview (PDF).

Applikationer

  • Sammenkobling af vedvarende energi (DER – distribuerede energiressourcer) med det offentlige net.
  • Beskyttelse af høj-, mellem- og lavspændingsforsyninger mod termiske skader som følge af overbelastning eller kortslutningsstrømme.
  • Overvågning af den termiske kopi.

Dokumenter

Funktioner

  • 19″ stativer – fuldt udtrækkelige
  • Dørmontering – kan trækkes ud og forsegles
  • Panelmontering – fuldt udtrækkelig
  • Fejl-/forstyrrelsesoptager
  • Intuitiv HMI
  • Display (af primære værdier)
  • Nem indstillingssoftware – Smart view
  • Kompakt formfaktor
