MRI4

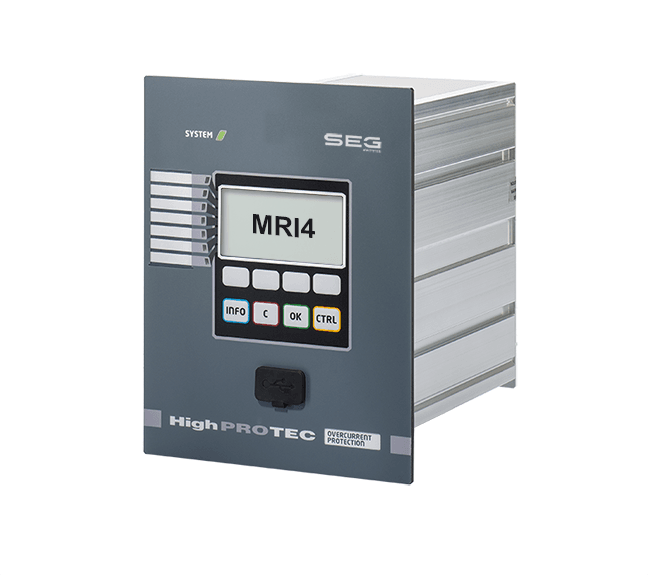

MRI4 er et beskyttelsesrelæ, der bruger den nyeste Dual-Core-processorteknologi til at levere præcise og pålidelige beskyttelsesfunktioner og er meget let at betjene. MRI4 har en række trefasede beskyttelseselementer til sikring mod overstrøm, kortslutning og jordfejl, alle med omvendt tid (INV) og bestemt tid (DEFT) udløsningsegenskaber.

MRI4 er også ideel til beskyttelse af isolerede, resonante, resistive og solidt jordede neutrale systemer. Den er designet til brug i både radiale net og enkeltfødte åbne ringledningsnet. Den kan også fungere som backup-beskyttelse for differentialbeskyttelsessystemer på generatorer, transformere, samleskinner og elektriske linjer. Til beskyttelse af luftledninger fås MRI4 også med en valgfri automatisk genindkoblingsfunktion.

Beskyttelsesfunktionerne i MRI4 er blevet tilpasset for at opfylde kravene i VDE-AR-N-4110:2018.

Hardware version 2 af MRI4 indeholder et USB mini B-stik på frontpladen, hvilket gør det nemt at tilslutte og konfigurere relæet ved hjælp af en computer. Dette øger brugervenligheden og gør det enklere at overvåge og justere enhedens indstillinger efter behov.

KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

Varenummer (SKU): N/A Kategorier: ,

HighPROTEC – den nemme løsning til mellemspændingsapplikationer
Korte bestillingskoder, idriftsættelsessupportfunktioner, fleksibel hardware. Lige fra hylden og lige ind i din MV omstilling! Det er den forsimplede skønhed ved vores nye HighPROTEC-beskyttelsesenheder!

  • Kompatibilitet med VDE‑AR‑N‑4110/4120:2018
  • G99 Issue 1 Ændring 6 – marts 2020
  • KEMA “Type Test Certificate” for alle enheder i HighPROTEC-serien
  • Yderligere forbedrede frekvens- og ROCOF-beskyttelseselementer
  • Forbedret stabilisering mod CT-mætning (Diff. Protection / ANSI 87) under eksterne fejl
  • SCADapter, også IEC 60870-5-103 og Profibus DP kan tilpasses
  • Yderligere forbedringer af IEC 60870-5-103 og Profibus DP
  • Smart visning: Forbedret brugervenlighed
  • Let at bruge (individuelle konfigurerbare enheder med tilpasselig menustruktur, plausibilitetskontrol, ANSI-menustruktur kan slås til og fra …
  • Reducerer din vedligeholdelse og idriftsættelse (integreret fejlsimulator, …)
  • Højeste hardwarefleksibilitet (1A / 5A-indgange, bred vifte af strømforsyning, …)
  • Ingen skjulte omkostninger: Beskyttelsespakker inklusive. Driftssoftwaren Smart View kan downloades og installeres uden ekstra omkostninger.
  • 8 sprog, der kan vælges i relæet (engelsk / tysk / spansk / russisk / polsk / portugisisk / fransk / rumænsk)
  • Forskellige kommunikationsprotokoller (IEC 61850, Modbus, DNP3, Profibus, IEC 60870-5-103)
  • Verdensomspændende certificeringer: CE, UL, CSA, EAC,…
  • Dækker verdensomspændende sammenkoblingsstandarder: IEEE1547, BDEW, G99-1-3
  • Hardware version 2, USB Mini B stik på frontpladen



Oversigt over HighPROTEC

Applikationer

  • Sammenkobling af vedvarende energi (DER – distribuerede energiressourcer) med det offentlige net.
  • Over-/underspændingsbeskyttelse.
  • Beskyttelse af høj-, mellem- og lavspændingsforsyninger mod overspænding (isolationsskader) og underspænding.
  • Frekvensbaseret beskyttelsesmulighed, eksempler:
    • Over-/Underfrekvensovervågning, f.eks.
    • Afgivelse af belastning ved hjælp af ROCOF

Dokumenter

Funktioner

  • Strømforsyning med bred vifte: 24 … 270 VDC / 48 … 230 VAC
  • VT-måling fra 0 V op til 800 VAC
  • Intelligens til sandsynlighedsverifikation
  • Optimeret funktionsoversigt ved at skjule ubrugte funktioner, parametre og tildelinger
  • On-board test uden at fjerne ledningerne
  • Menusprog understøttes: Engelsk, tysk, spansk, portugisisk, fransk, russisk, polsk, rumænsk



MRI4

MRI4 er et beskyttelsesrelæ, der bruger den nyeste Dual-Core-processorteknologi til at levere præcise og pålidelige beskyttelsesfunktioner og er meget let at betjene. MRI4 har en række trefasede beskyttelseselementer til sikring mod overstrøm, kortslutning og jordfejl, alle med omvendt tid (INV) og bestemt tid (DEFT) udløsningsegenskaber.

MRI4 er også ideel til beskyttelse af isolerede, resonante, resistive og solidt jordede neutrale systemer. Den er designet til brug i både radiale net og enkeltfødte åbne ringledningsnet. Den kan også fungere som backup-beskyttelse for differentialbeskyttelsessystemer på generatorer, transformere, samleskinner og elektriske linjer. Til beskyttelse af luftledninger fås MRI4 også med en valgfri automatisk genindkoblingsfunktion.

Beskyttelsesfunktionerne i MRI4 er blevet tilpasset for at opfylde kravene i VDE-AR-N-4110:2018.

Hardware version 2 af MRI4 indeholder et USB mini B-stik på frontpladen, hvilket gør det nemt at tilslutte og konfigurere relæet ved hjælp af en computer. Dette øger brugervenligheden og gør det enklere at overvåge og justere enhedens indstillinger efter behov.

KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

HighPROTEC – den nemme løsning til mellemspændingsapplikationer
Korte bestillingskoder, idriftsættelsessupportfunktioner, fleksibel hardware. Lige fra hylden og lige ind i din MV omstilling! Det er den forsimplede skønhed ved vores nye HighPROTEC-beskyttelsesenheder!

  • Kompatibilitet med VDE‑AR‑N‑4110/4120:2018
  • G99 Issue 1 Ændring 6 – marts 2020
  • KEMA “Type Test Certificate” for alle enheder i HighPROTEC-serien
  • Yderligere forbedrede frekvens- og ROCOF-beskyttelseselementer
  • Forbedret stabilisering mod CT-mætning (Diff. Protection / ANSI 87) under eksterne fejl
  • SCADapter, også IEC 60870-5-103 og Profibus DP kan tilpasses
  • Yderligere forbedringer af IEC 60870-5-103 og Profibus DP
  • Smart visning: Forbedret brugervenlighed
  • Let at bruge (individuelle konfigurerbare enheder med tilpasselig menustruktur, plausibilitetskontrol, ANSI-menustruktur kan slås til og fra …
  • Reducerer din vedligeholdelse og idriftsættelse (integreret fejlsimulator, …)
  • Højeste hardwarefleksibilitet (1A / 5A-indgange, bred vifte af strømforsyning, …)
  • Ingen skjulte omkostninger: Beskyttelsespakker inklusive. Driftssoftwaren Smart View kan downloades og installeres uden ekstra omkostninger.
  • 8 sprog, der kan vælges i relæet (engelsk / tysk / spansk / russisk / polsk / portugisisk / fransk / rumænsk)
  • Forskellige kommunikationsprotokoller (IEC 61850, Modbus, DNP3, Profibus, IEC 60870-5-103)
  • Verdensomspændende certificeringer: CE, UL, CSA, EAC,…
  • Dækker verdensomspændende sammenkoblingsstandarder: IEEE1547, BDEW, G99-1-3
  • Hardware version 2, USB Mini B stik på frontpladen



Oversigt over HighPROTEC

Applikationer

  • Sammenkobling af vedvarende energi (DER – distribuerede energiressourcer) med det offentlige net.
  • Over-/underspændingsbeskyttelse.
  • Beskyttelse af høj-, mellem- og lavspændingsforsyninger mod overspænding (isolationsskader) og underspænding.
  • Frekvensbaseret beskyttelsesmulighed, eksempler:
    • Over-/Underfrekvensovervågning, f.eks.
    • Afgivelse af belastning ved hjælp af ROCOF

Dokumenter

Funktioner

  • Strømforsyning med bred vifte: 24 … 270 VDC / 48 … 230 VAC
  • VT-måling fra 0 V op til 800 VAC
  • Intelligens til sandsynlighedsverifikation
  • Optimeret funktionsoversigt ved at skjule ubrugte funktioner, parametre og tildelinger
  • On-board test uden at fjerne ledningerne
  • Menusprog understøttes: Engelsk, tysk, spansk, portugisisk, fransk, russisk, polsk, rumænsk
