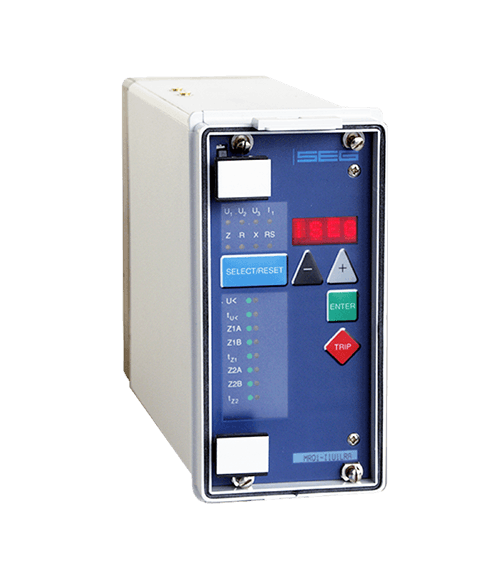

Feltfejlrelæet MRQ1 beskytter synkrone generatorer mod drift uden for det stabile driftsområde på grund af tab af spænding.

Når en synkronmaskine mister sin spænding helt eller delvist, strømmer der reaktiv effekt fra systemet ind i maskinen, og den tilsyneladende impedans set fra maskinklemmerne går ind i det negative X-område i R-X-diagrammet. MRQ1 registrerer den lave eller underimpedanstilstand og udløser generatorafbryderen og forhindrer dermed skader som følge af ude af trin-drift og ustabilitet i systemet.

Underimpedansmåling giver to elementer med separate impedans- og tidsindstillinger. Det er derfor muligt at foretage en indstilling i henhold til den dynamiske og stationære stabilitetskurve.

MRQ1 beregner den momentane impedansværdi ud fra generatorens strøm og spænding og sammenligner denne værdi med de to indstillinger for underimpedanselementerne. Underimpedanscirkel nr. 1 gengiver generatorens stabilitetsområde i stationær tilstand. Element nr. 1 kan anvendes til alarmformål og korrigerende foranstaltninger som f.eks. boost excitation. Element nr. 2 gengiver generatorens dynamiske stabilitetsområde. Tidsforsinkelsen er indstillet til en lavere værdi. Det giver hurtig afklaring ved fuldstændigt tab af feltet og støtter element nr. 1. Element nr. 2 skal hurtigt udløse generatorafbryderen.

Følgende faktorer er afgørende for indstillingen af de to elementer: Stabilitetsdiagrammet for generatoren, generatorens excitationssystem og systemets konfiguration.

KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

De modulære beskyttelsesanordninger fra SEG Electronics til lavspænding, mellemspænding og lav-højspænding har mange og komplekse beskyttelsesfunktioner. Beskyttelsesområdet omfatter grundlæggende tidsmæssig overstrømsbeskyttelse, maskinbeskyttelse og højkvalitetsdifferentialbeskyttelse.

Ud over relæer med enkelte beskyttelsesfunktioner er der også multifunktionsbeskyttelse til rådighed. Enhederne er konstrueret til dørmontering, enten i separate kabinetter eller i 19″-racks. Til montering på bagpanelet fås også en adapter.

Takket være vores “plug-in”-teknologi med automatisk kortslutningsmekanisme for strømindgangene kan disse relæer udskiftes under drift. Lysdioder og et alfanumerisk display viser tydelig tekstangivelse af måle-, indstillings- og fejlværdier og muliggør intuitiv betjening. Kobling til dit SCADA-system sker via den standardiserede grænseflade.

En detaljeret oversigt over de tilgængelige HighTech Line-enheder kan findes i ↳ HighTECH Line Overview (PDF).

Applikationer

Beskyttelse af elektriske (HV, MV) synkrone generatorer mod:

  • Skader ved undereksponering (beskyttelse mod feltfejl, ANSI / IEEE C37.2: 40)

Dokumenter

Funktioner

  • 19″ stativer – fuldt udtrækkelige
  • Dørmontering – kan trækkes ud og forsegles
  • Panelmontering – fuldt udtrækkelig
  • Fejl-/forstyrrelsesoptager
  • Intuitiv HMI
  • Display (af primære værdier)
  • Nem indstillingssoftware – Smart view
  • Kompakt formfaktor
MRQ1

Feltfejlrelæet MRQ1 beskytter synkrone generatorer mod drift uden for det stabile driftsområde på grund af tab af spænding.

Når en synkronmaskine mister sin spænding helt eller delvist, strømmer der reaktiv effekt fra systemet ind i maskinen, og den tilsyneladende impedans set fra maskinklemmerne går ind i det negative X-område i R-X-diagrammet. MRQ1 registrerer den lave eller underimpedanstilstand og udløser generatorafbryderen og forhindrer dermed skader som følge af ude af trin-drift og ustabilitet i systemet.

Underimpedansmåling giver to elementer med separate impedans- og tidsindstillinger. Det er derfor muligt at foretage en indstilling i henhold til den dynamiske og stationære stabilitetskurve.

MRQ1 beregner den momentane impedansværdi ud fra generatorens strøm og spænding og sammenligner denne værdi med de to indstillinger for underimpedanselementerne. Underimpedanscirkel nr. 1 gengiver generatorens stabilitetsområde i stationær tilstand. Element nr. 1 kan anvendes til alarmformål og korrigerende foranstaltninger som f.eks. boost excitation. Element nr. 2 gengiver generatorens dynamiske stabilitetsområde. Tidsforsinkelsen er indstillet til en lavere værdi. Det giver hurtig afklaring ved fuldstændigt tab af feltet og støtter element nr. 1. Element nr. 2 skal hurtigt udløse generatorafbryderen.

Følgende faktorer er afgørende for indstillingen af de to elementer: Stabilitetsdiagrammet for generatoren, generatorens excitationssystem og systemets konfiguration.

KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

De modulære beskyttelsesanordninger fra SEG Electronics til lavspænding, mellemspænding og lav-højspænding har mange og komplekse beskyttelsesfunktioner. Beskyttelsesområdet omfatter grundlæggende tidsmæssig overstrømsbeskyttelse, maskinbeskyttelse og højkvalitetsdifferentialbeskyttelse.

Ud over relæer med enkelte beskyttelsesfunktioner er der også multifunktionsbeskyttelse til rådighed. Enhederne er konstrueret til dørmontering, enten i separate kabinetter eller i 19″-racks. Til montering på bagpanelet fås også en adapter.

Takket være vores “plug-in”-teknologi med automatisk kortslutningsmekanisme for strømindgangene kan disse relæer udskiftes under drift. Lysdioder og et alfanumerisk display viser tydelig tekstangivelse af måle-, indstillings- og fejlværdier og muliggør intuitiv betjening. Kobling til dit SCADA-system sker via den standardiserede grænseflade.

En detaljeret oversigt over de tilgængelige HighTech Line-enheder kan findes i ↳ HighTECH Line Overview (PDF).

Applikationer

Beskyttelse af elektriske (HV, MV) synkrone generatorer mod:

  • Skader ved undereksponering (beskyttelse mod feltfejl, ANSI / IEEE C37.2: 40)

Dokumenter

Funktioner

  • 19″ stativer – fuldt udtrækkelige
  • Dørmontering – kan trækkes ud og forsegles
  • Panelmontering – fuldt udtrækkelig
  • Fejl-/forstyrrelsesoptager
  • Intuitiv HMI
  • Display (af primære værdier)
  • Nem indstillingssoftware – Smart view
  • Kompakt formfaktor
