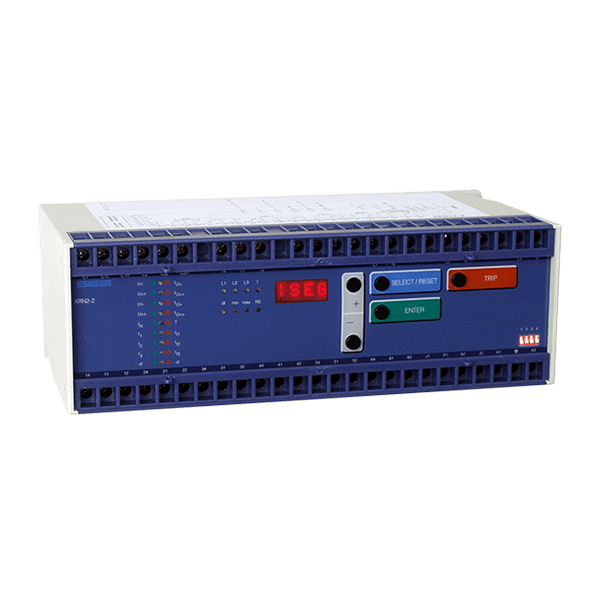

XRN2-2

Relæet XN2 i easy PROFESSIONAL LINE er et universelt netafkoblingsrelæ og indeholder de beskyttelsesfunktioner, der er nødvendige for parallel drift af kraftværker:

XRN2’s beskyttelsesfunktioner kan sammenfattes som følger:

  • Beskyttelse mod over- og underspænding
  • Beskyttelse mod over- og underfrekvens
  • Desuden for XRN21: vektoroverspænding (hurtig afkobling af generatoren i tilfælde af netfejl)
  • Desuden for XRN22.: df/dt (hurtig afkobling af generatoren via overvågning af frekvensgradienten)
  • Funktion: Spænding, frekvens og df/dt (RoCoF)
KONFIGURATION

Enheden skal konfigureres med de valgfelter, der er tilgængelige nedenfor. Vælg en værdi for hvert felt, for at indsende en forespørgsel.

Varenummer (SKU): N/A Kategorier: ,

De digitale separate eller kombinerede relæer fra SEG Electronics giver alle gængse beskyttelsesfunktioner til lav- og mellemspændingsapplikationer og er designet til DIN-skinnemontering.

Nominel spænding og frekvens kan indstilles ved hjælp af DIP-switche; afhentningsværdier og udløsningsforsinkelser via potentiometre.

Den brede strømforsyning til AC og DC gør relæerne universelle.

Fordele ved Professional Line

  • Hurtig montering på DIN-skinne ⇛ nem og hurtig montering
  • Forseglelige plastdæksler ⇛ sikre (se, om nogen har brudt forseglingen)
  • Super nemme indstillinger via frontknapper ⇛ hurtigt uden computer
  • LED- og udgangsrelæer med fejlindikation ⇛ let at finde ud af, hvad der er sket
  • Kompakt formfaktor ⇛ passer ind i små rum
  • IT-sikkerhed ⇛ ingen mulighed for at angribe via Ethernet
  • Robust og pålidelig ⇛ velafprøvet pålidelig kvalitet
  • Wide Range Power Supply ⇛ du skal ikke bekymre dig om den tilgængelige forsyningsspænding
  • Integreret selvtestprocedure (via knap) ⇛ hurtig og nem kontrol: relæer, lysdioder
  • For alle relæer undtagen XRI…: valgfri interfaceadapter XRS1 (bestillingskode XRS1A eller XRS1*), eller for alle XRI… [undtagen XD1-G]: valgfri adapter RS485 til USB (bestillingskode RSC2485USB1):
  • ⇛ let at foretage indstillinger med høj præcision via Windows ® PC-software “Smart view”

Applikationer

  • Sammenkobling af vedvarende energikilder (distribuerede energikilder) med det offentlige net.
  • Beskyttelse mod over- / underspænding.
  • Beskyttelse af høj-, mellem- og lavspændingsforsyninger mod overspænding (isolationsskader) og underspænding.
  • Frekvensbaseret beskyttelse: Over-/Underfrekvensovervågning

Afgivelse af belastning ved hjælp af ROCOF
